Оптимизация отопления производственного объекта в условиях удаленной промышленной зоны.
На промышленных производств каждая деталь имеет решающее значение для эффективности рабочих процессов и обеспечения комфорта. Одним из важнейших компонентов является система отопления, регулирующая температурные условия и поддерживающая непрерывную работу. В этой статье мы подробно рассмотрим, как система отопления в крупном производственном цехе становится ключевым элементом для поддержания производительности и комфорта сотрудников. Мы расскажем о нашем последнем успешном проекте в области промышленного отопления, где занимались подбором оборудования. Также готовы поделиться опытом и инженерными решениями, которые не только повысили эффективность и создали комфортные рабочие условия, но и могут вдохновить вас на применение передовых подходов и технологий в ваших будущих проектах.
Герой нашего проекта — крупный заказ у постоянного клиента: промышленный объект, расположенный в значительном удалении от города. Это цех площадью 1000 квадратных метров с прилегающими бытовыми помещениями и пристроенной котельной. Расчетная мощность отопительной системы составляет 98 киловатт.
Задача — оснастить объект четырьмя котлами в каскаде, делая акцент на простоте конструкции. Поскольку объект находится в удалённой местности, требовалось, чтобы монтаж и обслуживание котлов были максимально простыми и доступными, без необходимости в высококвалифицированных специалистах.
Основные требования — автономная работа каждого котла, что позволяет легко снимать и ремонтировать любой из них без нарушения функционирования других.
Сердце системы отопления – каскад котлов.

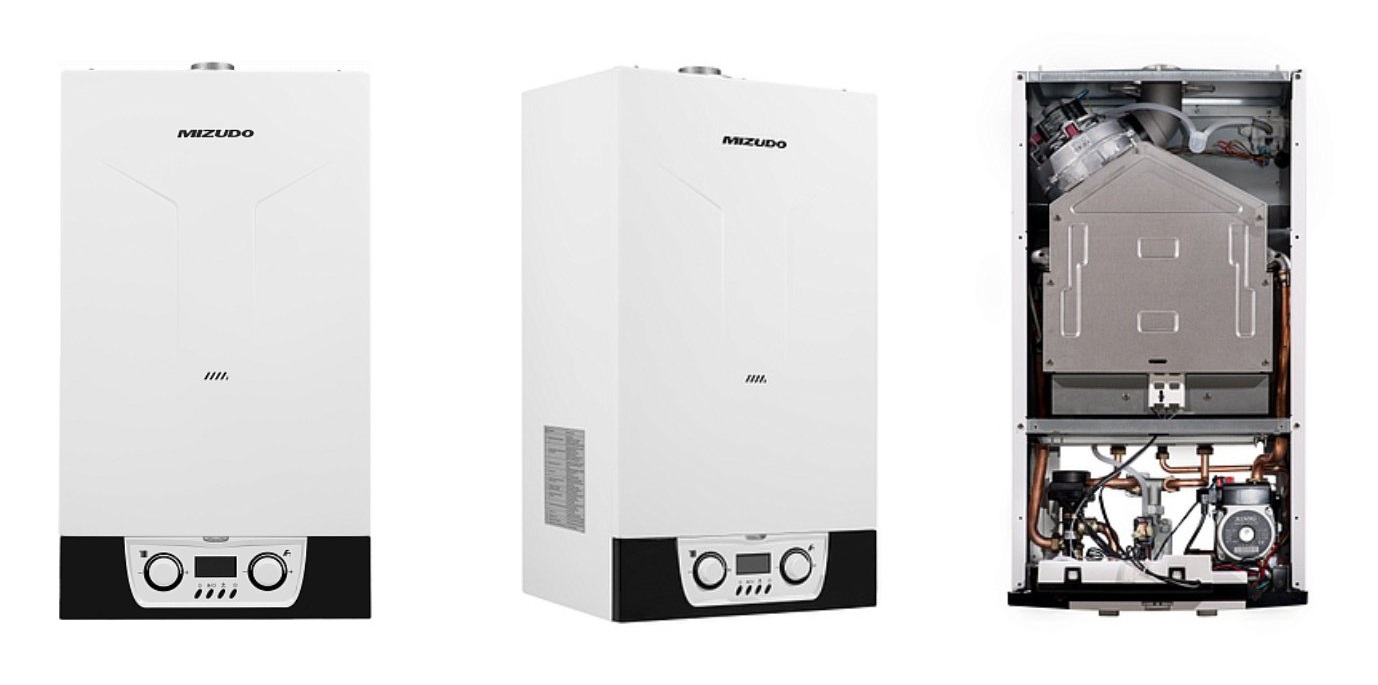

Решено установить систему из четырех котлов, чтобы три работали одновременно, обеспечивая полную нагрузку, а четвертый служил резервом. Это позволяет поддерживать стабильную работу даже при замене или ремонте одного из котлов. Выбор пал на одноконтурные котлы М36TH 36кВт Турбо от MIZUDO (с 3-х ходовым клапаном) OpenTherm.
В тоже время, для обеспечения равномерной эксплуатации всех котлов должна осуществляться регулярная так называемая ротация. Этот процесс легко контролируется с помощью контроллера ZONT 2000 PRO.
Этот контроллер, вместе с дополнительными датчиками, обеспечивает автоматическое управление всей системой, что повышает надежность и эффективность каждого котла. Такой подход упрощает управление и значительно увеличивает долговечность системы.
Гидравлическая схема.
При проектировании гидравлической схемы для нашего объекта мы приняли решение не использовать стандартные заводские решения для подключения котлов в каскад. Хотя существуют специальные модульные системы от производителей, их высокая стоимость и трудности с доступностью заставили нас искать альтернативные пути. Выбрали более доступный и гибкий подход, используя заводские фитинги и простые трубопроводные решения. Благодаря этому, мы смогли соединить все четыре котла в одной системе, работающих на единую крупную гидрострелку GRSS-150-40 GIDRUSS, что обеспечило надежное и эффективное распределение тепла.

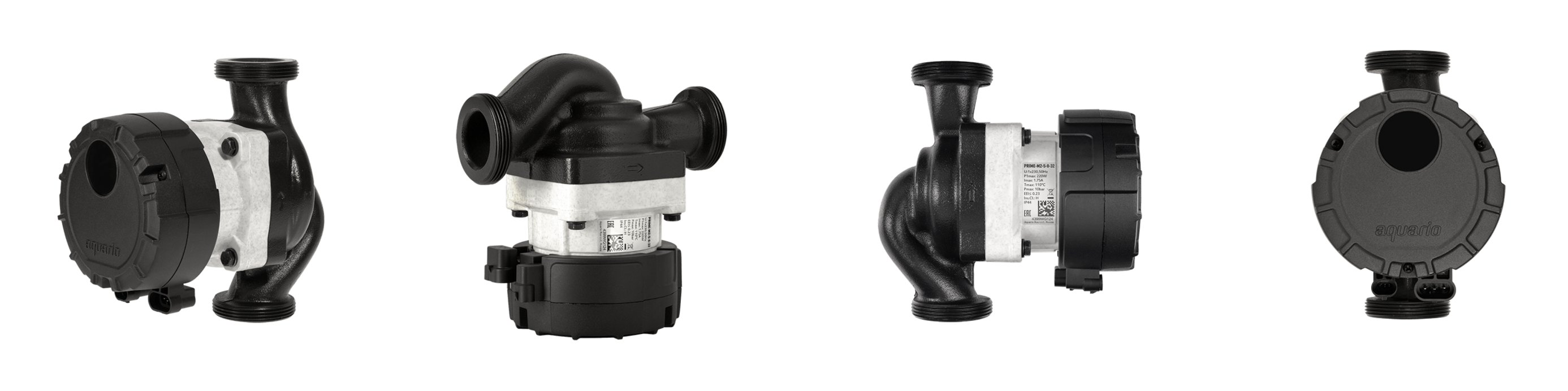

Первичными контурами системы выступают сами теплогенераторы, а вторичными — насосные группы с циркуляционными насосами с частотным управлением PRIME-M2-5-8-32 (арт. 5283). Они адаптируются к изменяющимся условиям, когда постоянно меняется расход, что позволяет оптимизировать движение теплоносителя и значительно снизить потребление энергоресурсов.
В нашей системе отопления пристроенные бытовые помещения и котельная отапливаются отдельным вторичным контуром. На гидрострелке мы установили коллектор с несколькими независимыми контурами, каждый из которых оснащен собственным насосом. Например, у нас есть отдельные насосы для управления тепловентиляторами с каждой стороны помещения. Мы разделили систему на две части для оптимального распределения тепла: два насоса отвечают за разные группы тепловентиляторов, а третий насос обслуживает отопление бытовых помещений и котельной.
Таким образом, у нас получилось три вторичных контура: два основных контура обслуживают цеховые помещения, а один дополнительно отвечает за бытовые зоны и котельную. Такая структура позволяет гибко и эффективно управлять отоплением, обеспечивая комфорт во всех зонах.
Отопительные приборы.
В главном цеху отопительная система оборудована водяными тепловентиляторами (теплокалориферы), установленными под потолком. Выбрали модели ВОЛКАНО РУ МИНИ AC и оснастили их термостатами, которые их отключают при достижении заданных параметров. Однако, они отключают только вентиляторы, а чтобы предотвратить ненужный нагрев радиаторов, мы дополнительно подобрали электромагнитные клапаны, они эффективно перекрывают подачу теплоносителя в тепловентиляторы, обеспечивая экономию энергии и оптимизацию работы всей системы.
Благодаря использованию насосов с частотным регулированием, система гибко адаптируется к изменяющимся условиям. Например, если в какой-либо зоне достигается необходимый уровень нагрева и тепловентилятор отключается, расход теплоносителя уменьшается на величину, соответствующую отключенному устройству. Насосы автоматически регулируют свою работу, подстраиваясь под новые условия, таким образом, обеспечивая оптимальное функционирование остальных компонентов системы.
Все тепловентиляторы включаются и выключаются в произвольном порядке, в зависимости от показаний термостатов, установленных в каждой рабочей зоне. В больших производственных помещениях, где требуется поддержание различных температурных режимов в разных зонах, такой подход к управлению тепловентиляторами является особенно эффективным.
В подсобных помещениях были установлены стальные радиаторы PRADO Classic 22х500х600 с термостатической регуляцией, что позволяет исключить перегрев помещения и эффективно экономить ресурсы. Эти радиаторы оснащены термостатическими клапанами и головками для автоматической регулировки температуры.
В котельной также предусмотрена установка радиатора, который может дополнительно обогревать помещение при необходимости.
Обеспечение бесперебойной работы со стабилизатором напряжения.
Мы подключили всё оборудование через симисторный стабилизатор (стабилизатор напряжения Бастион SKAT STL-10000, поскольку объект расположен удаленно и часто сталкивается с перепадами напряжения, включая как его резкие скачки, так и пониженные значения. Использование такого стабилизатора позволяет поддерживать стабильное напряжение, что крайне важно для надежной и эффективной работы всего оборудования. Стабилизатор обеспечивает защиту от перепадов энергии, предотвращая потенциальные поломки и продлевая срок службы устройств. Благодаря этому, все системы функционируют без перебоев, минимизируя риски нештатных ситуаций и снижая затраты на техническое обслуживание.
Подводим итоги.
Когда упоминается каскадная система котлов, многие представляют себе сложные и дорогостоящие установки. Однако в данном случае клиент предпочел простоту и экономичность, а наш проект показал, что даже в каскаде это легко можно реализовать. Поэтому мы выбрали обычные бытовые котлы, которые эффективно работают в каскаде благодаря современному контроллеру Zont. Он поддерживает цифровую шину связи, совместимую с большинством котлов.
Хотя эти котлы изначально предназначены для автономной работы, контроллер Zont позволяет объединить их в мощную и производительную каскадную систему. Это решение позволяет использовать стандартные бытовые котлы, обеспечивая надежность и функциональность.
Мы также применили бытовые коаксиальные дымоходы. Результатом нашей работы стала система отопления, сочетающая инженерную сложность, функциональность и экономическую доступность.
Основой стали простые и доступные котлы, которые легко обслуживать и ремонтировать. Мы предусмотрели резервный котел, обеспечивающий бесперебойную работу даже в случае временного отключения одного из них. Аналогично, тепловентиляторы были выбраны с небольшим запасом мощности, чтобы временное отключение одного не влияло на эффективность отопления в целом.
Каждое помещение оснащено надежными системами терморегулирования, поддерживающими комфортную температуру как в производственных, так и в бытовых зонах. Главное — отсутствие перегрева предотвращает перерасход топлива, что особенно важно для промышленных предприятий с высокими тарифами на энергоносители.
