Коаксиальные дымоходы KRATS: инженерные решения для безопасной эксплуатации газовых котлов.

Эффективность и надежность отопительных систем зависят от множества факторов, одним из ключевых является грамотно подобранный и правильно установленный дымоход. Современные технологии предлагают широкий спектр решений, позволяющих оптимизировать процесс дымоудаления и повысить КПД котлов.

Наш цикл статей посвящён разным видам дымоходов, применяемых в жилых домах и коммерческих объектах. Начнём с подробного анализа коаксиальных конструкций, ставших популярными благодаря своей универсальности и простоте монтажа. Примером послужат изделия известного производителя — бренд KRATS, зарекомендовавший себя высоким качеством продукции и долговечностью.

Во второй публикации мы обратим внимание на раздельные системы дымоудаления, изучив специфику их конструкции и эксплуатационные характеристики.

Итак, почему коаксиалы стали выбором большинства специалистов? Какие особенности важно учитывать при проектировании и монтаже? Ответы на эти и другие вопросы ждут вас далее.

Принцип конструкции коаксиального дымохода KRATS.

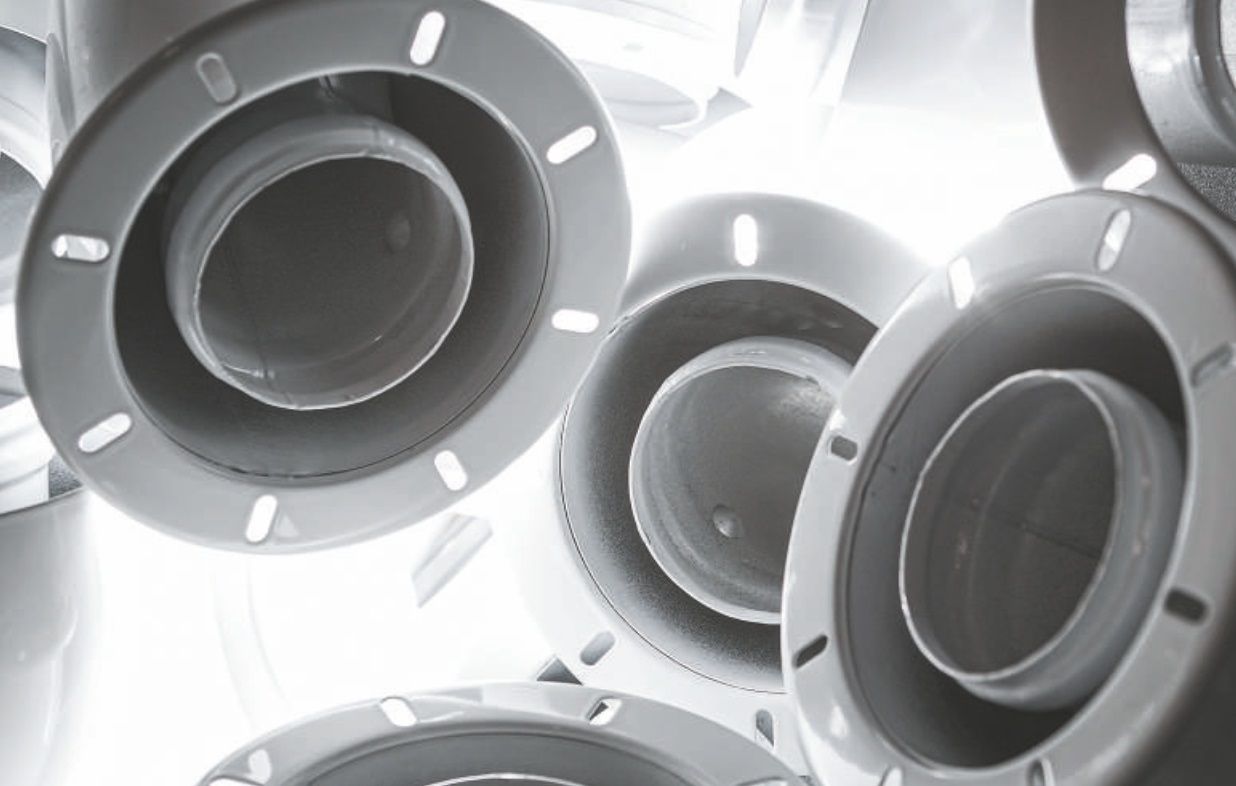

Коаксиальный дымоход представляет собой систему типа «труба в трубе», сформированную двумя трубами, одна из которых расположена внутри другой по центральной оси. Внутренняя труба предназначена исключительно для отвода продуктов сгорания (дымовых газов), обеспечивая эффективную эвакуацию отработанных газов из камеры сгорания котла наружу здания.

Пространство между внутренней и наружной трубами используется для подачи свежего воздуха непосредственно к камере сгорания газового котла. Благодаря этому достигается оптимальное соотношение приточного воздуха и удаляемого дыма, способствующее наиболее полному сгоранию топлива и повышению эффективности работы отопительных котлов.

Такие дымоходы применяются преимущественно с газовыми котлами, оснащёнными системой принудительного удаления продуктов сгорания («турбированными»). Использование коаксиальной схемы позволяет сократить затраты на организацию вентиляционных каналов, минимизировать теплопотери и обеспечить высокую степень пожарной безопасности.

Таким образом, конструкция коаксиального дымохода KRATS идеально подходит для современных энергоэффективных систем отопления, повышая производительность и снижая расходы на эксплуатацию отопительного оборудования.

Классификация коаксиальных дымоходов.

Коаксиальные дымоходы классифицируются по двум основным признакам:

1. Тип подключаемого котла: различают варианты для традиционных конвекционных и конденсационных котлов, каждый из которых требует соответствующего исполнения внутреннего канала (алюминиевого или полимерного).
2. Диаметр труб: модели различаются размерами проходного сечения, что определяет пропускную способность и совместимость с разными моделями отопительного оборудования. Выбор диаметра зависит от мощности котла и условий эксплуатации.

Как правильно подобрать коаксиальную систему под котёл.

Первым критерием классификации коаксиальных дымоходов выступает тип подключаемого котла. Коаксиальные дымоходы предназначены для обслуживания как традиционных конвекционных котлов, так и конденсационных установок. При работе с обычными конвекционными котлами применяется классическое исполнение — «алюминий—алюминий», обусловленное высокими температурными параметрами выпускаемых дымовых газов (до 160°C), при которых образование конденсата сводится к минимуму.

Иначе обстоят дела с конденсационными котлами. Здесь из-за снижения температуры выпуска (около 80°C) наблюдается интенсивное выделение конденсата, характеризующегося слабокислотной реакцией. Такая среда крайне агрессивна и вызывает активную электрохимическую коррозию стандартных металлических элементов, приводящую к разрушению алюминиевых компонентов дымохода в течение нескольких месяцев. Чтобы исключить подобные проблемы, внутренняя труба дымохода выполняется из химически нейтрального термостойкого полипропилена, способного противостоять негативному влиянию кислых растворов, а для наружной трубы достаточно алюминия. Несмотря на сравнительно низкие рабочие температуры конденсационных котлов, реальные значения температуры на выпуске превышают точку кипения воды (~100°C), что накладывает дополнительные требования к устойчивости внутренней поверхности. Полипропилен, применяемый для производства таких дымоходов, успешно решает данную проблему, демонстрируя стойкость к указанным условиям эксплуатации.

Классификация коаксиальных дымоходов: диаметр проходного сечения.

Второй важный аспект деления коаксиальных дымоходов — это размеры проходного сечения, определяемые мощностью подключённого отопительного агрегата. Диаметры трубы играют ключевую роль в обеспечении эффективной тяги и безопасного функционирования системы.

Наиболее распространённым решением являются дымоходы диаметром 60/100 мм (внутренний канал — 60 мм, внешний — 100 мм). Данный размер считается оптимальным для котлов средней мощности (до 36 кВт включительно), что обусловлено требованиями технических характеристик и нормативов безопасности.

Однако для котлов с повышенной производительностью, мощностью до 50 кВт, рекомендуется использование увеличенных размеров прохода. Например, компания KRATS предлагает коаксиальные дымоходы с внутренним каналом 80 мм и внешним диаметром 125 мм. Такое решение помогает поддерживать необходимую тягу и гарантировать стабильность работы мощного оборудования.

Важно отметить, что подбор оптимального диаметра дымохода осуществляется исходя из расчётов теплового баланса конкретного помещения и рекомендаций завода-изготовителя котла. Несоответствие размеров дымохода заявленным требованиям может привести к ухудшению работы котла, снижению коэффициента полезного действия и возникновению риска возникновения аварийных ситуаций.

Комплектующие коаксиальных дымоходов: важность правильного выбора.

Правильно подобранные комплектующие играют решающую роль в функционировании коаксиального дымохода. Важно учитывать не только мощность подключенного котла, но и конструктивные особенности самой системы дымоотведения. Производители выпускают разнообразные комплекты, обеспечивающие удобную и надежную интеграцию дымохода с любым видом отопительного оборудования.

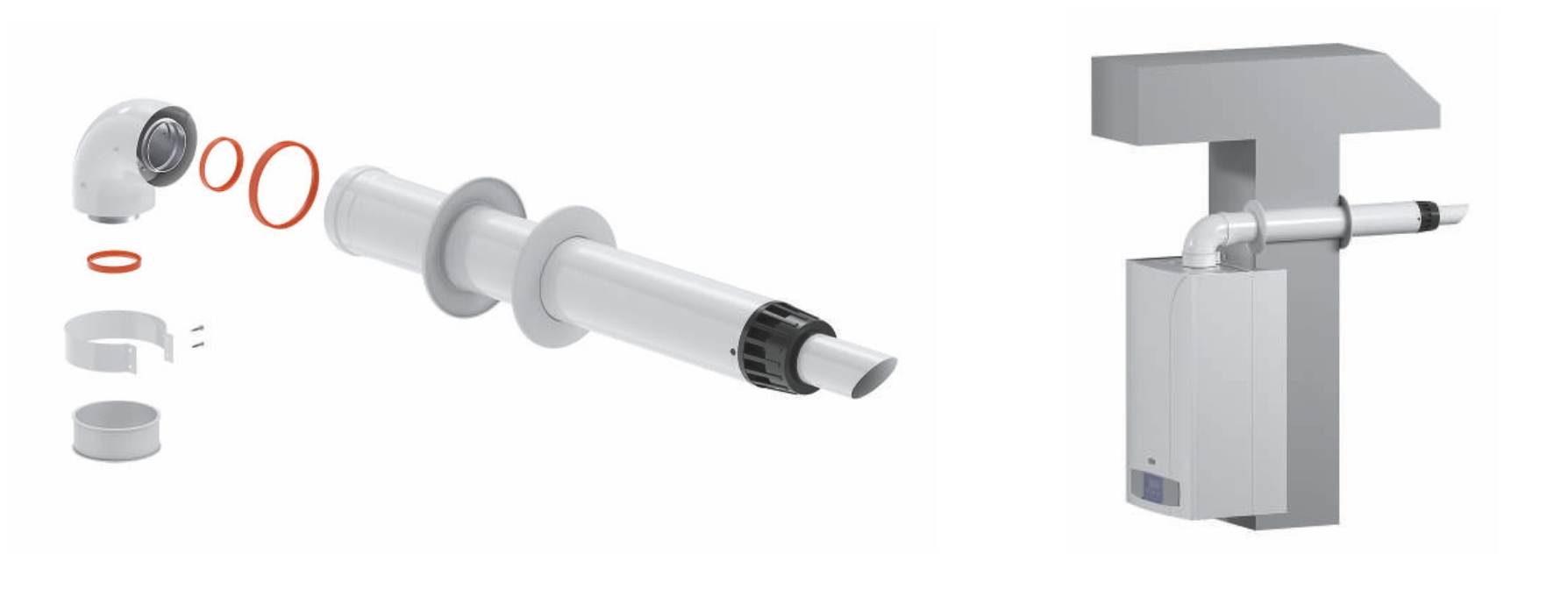

Завод-производитель KRATS выпускает специальные комплекты, облегчающие установку и обеспечивающие надёжное соединение с котлом любого типа. В базовую комплектацию входят следующие элементы:

• Переходник с поворотом на 90°, позволяющий направить трубу параллельно стене или пройти через стену;
• Стандартный отрезок коаксиальной трубы длиной около одного метра с насадками входа воздуха и выхода дымовых газов.

Монтаж подобного дымохода предполагает простое крепление на вертикальную поверхность, удобное прохождение через стену и прямой выход на улицу. Особенностью данной конструкции является её простота и минимальная потребность в теплоизоляции: наружная труба охлаждается воздухом, циркулирующим между стенками, что защищает конструкцию от перегрева.

Производитель предлагает как универсальные комплекты, подходящие для большинства марок котлов, так и специализированные версии для определённых брендов (например, Immergas, Navien). Отличия заключаются в наличии специальных переходников и деталей, необходимых для точной стыковки с конкретными марками котлов.

Дополнительно предлагаются удлинители, увеличивающие общую длину базовой сборки, что удобно при нестандартных условиях размещения оборудования.

Иногда производители котлов устраивают рекламные акции, предоставляя стандартный универсальный комплект коаксиального дымохода в подарок при покупке отопительного оборудования. Следите за нашими новостями, чтобы не пропустить выгодные предложения и упростить процесс обустройства вашей отопительной системы.

Основные правила установки коаксиального дымохода и нюансы монтажа.

Длина коаксиального дымохода должна соответствовать рекомендациям производителя и обычно варьироваться в диапазоне от 2 до 5 метров. При расчете учитываются потери:

• Каждый поворот на 90° уменьшает эффективную длину на 1 метр;
• Поворот на 45° снижает её на 0,5 метра.

На практике чаще всего встречаются стандартные схемы монтажа, предполагающие использование короткого участка дымохода длиной до 2 метров.

Превышение рекомендованной производителем длины может вызвать избыточное аэродинамическое сопротивление, затрудняющее приток воздуха в камеру сгорания и удаление дымовых газов. Это ведет к недостаточному поступлению воздуха для нормального горения и затруднению отвода дымовых газов, что способно нарушить работоспособность котла, снизить его мощность и спровоцировать отказы оборудования с появлением ошибок.

Следует строго придерживаться заводских инструкций: если указана предельная длина 3 метра, увеличивать её на незначительную величину даже 0,5 метра нежелательно. В исключительных случаях, если увеличение рекомендованной длинны все-таки необходимо, требуется обязательная консультация с техническими специалистами. Например, маломощные котлы (10–15 кВт) допускают небольшие отклонения от нормы, однако мощные модели (36 кВт и выше) требуют соблюдения всех требований инструкции.

Для конденсационных котлов действуют аналогичные рекомендации: инструкция обязательно регламентирует максимальную длину дымохода, используемые диаметры и возможные конфигурации соединений.

Теперь поговорим о тонкостях монтажа коаксиального дымохода:

1. Выход коаксиального дымохода на улице должен располагаться на расстоянии не менее 0,5 метра по вертикали и 1 метра по горизонтали от окон с открывающимися створками и дверей.
2. Нижняя точка дымохода должна находиться на высоте минимум 2 метра над уровнем земли.
3. Уклон коаксиального дымохода для традиционного котла направлен в сторону улицы и составляет не менее 3°. Для конденсационного котла уклон организован в сторону котла с минимальным значением угла наклона 3°.
4. Минимальное расстояние от края стены до верхней точки выхода дымохода должно составлять не менее 0,2 метра.
5. Вертикальный участок коаксиального дымохода традиционной конструкции высотой более 0,5 метра должен оснащаться специальным устройством — конденсатоотводчиком, устанавливаемым непосредственно при переходе на вертикальный участок.
6. Монтаж коаксиального дымохода необходимо осуществлять осторожно и внимательно, соблюдая последовательность операций и стараясь избегать любых механических повреждений конструкции. Неправильная установка или случайная деформация могут привести к потере герметичности, что создаёт риск проникновения опасных продуктов сгорания в жилые помещения. Поврежденные участки начинают скапливать конденсат, провоцируя процессы коррозии и постепенное разрушение всей системы. Соблюдение технологий монтажа и бережное обращение с компонентами обеспечат длительную и безопасную эксплуатацию коаксиального дымохода.

И, продолжая разговор о правилах монтажа коаксиального дымохода, отметим, что стандартный комплект дополняется полезными аксессуарами, улучшающими удобство работ и внешний вид конструкции:

• Фитинги для подключения к патрубкам котла, обеспечивающие герметичное и прочное соединение;
• Два декоративных кольца, закрывающих монтажное отверстие в стене, через которую проходит дымоход. Кольца придают аккуратный внешний вид месту прохождения трубы через строительную конструкцию, скрывая неровности и дефекты отверстия.

При выполнении монтажных работ важно уделять внимание не только функциональности, но и эстетике, добиваясь гармоничного завершения внешнего вида системы.
